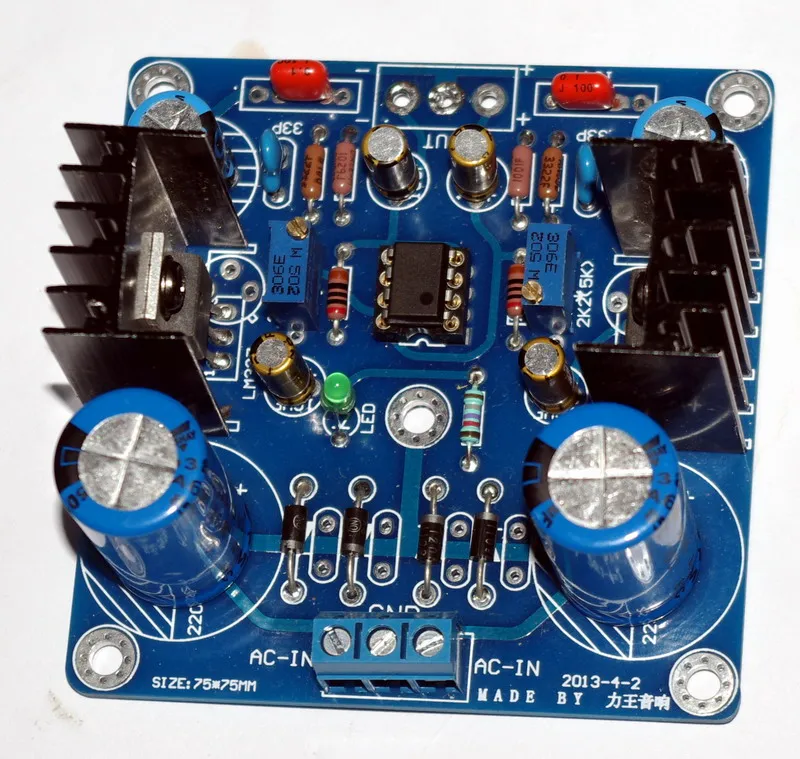

Напряжение питания: двойной 12 В-24 В переменного тока, трехтактный трансформатор с мощностью не менее 20 ВтВыход напряжение: +/-двойной 5V-double 18V регулируемый (самому высокому напряжению определяется трансформатор)Доска Технические характеристики: Длина 7,5 см Ширина 7,5 см высотой 4 см (теплоотвод высота)Монтажный размер отверстия под винт-67 мм * 66 мм1,6 мм толщиной FR4 эпоксидная доска с небольшим gold seal LM317-337.Эта схема использует новый LF353 двойной op amp в качестве серводвигателя, новый импортный (ВКЛ) трехклеммный регулятор встроенный блок LM317, LM337 регулируемый выходной регулятор напряжения, диапазон регулировки напряжения +-9 до +-15 в, эта схема содержит 4007 выпрямителя трубки, BC 2200 мкФ/50 в × 2, 100 мкФ Ф × 2, 10 мкФ Ф × 4, BC 0,1 мкФ × 2 для фильтрации,Три-терминал регулятор встроенный блок оснащен алюминиевый теплоотвод, который имеет высокую производительность точность и хорошая стабильность.Активный servo источника питания предназначен для спереди этап звуковой канал. Имеет небольшое внутреннее сопротивление, стабильное выходное напряжение и низкий уровень шума. Он может эффективно обеспечить высокую стабильность NE5532, OPA2604, AD827, OPA627 и других чипов, улучшить переходные характеристики и высокочастотные характеристики.Основной фильтрующий конденсатор может быть установлен с емкостью диаметром 25 мм.
