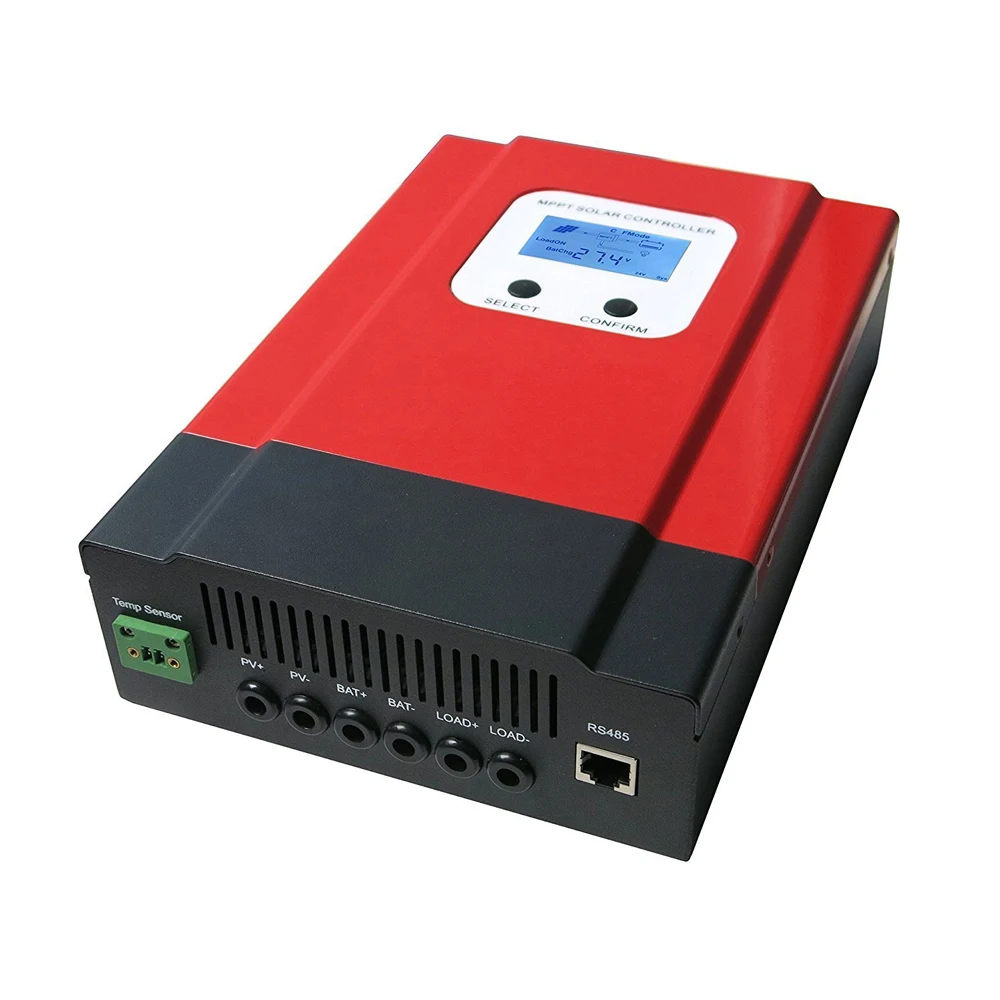

ESmart3 MPPT регулятор солнечного заряда 12 В 24 в 36 в 48 в автоматическое управление Подсветка ЖК-дисплей макс. 150 в вход RS485 связь с ПК

Введение:

ESmart3 серия третьего поколения eSmart со слежением за максимальной точкой мощности, контроллер, исходя из eSmart1, eSmart2 серии со слежением за максимальной точкой мощности, контроллер, мы обновляем дисплей с обратной стороны-светильник ЖК-дисплей дисплей, нагрузка способ контроля, а так же возможность подключения, внутренняя структура, уменьшить статическое Автономное потребление в режиме ожидания, энергосбережение и многое другое просто для небольшой системы. И т. д. Он оснащен эффективным алгоритмом управления MPPT для отслеживания максимальной точки мощности PV-массива. Значительно улучшает использование солнечной панели. Его Интеллектуальный ЖК-дисплей и верхний ПК, в основном удобный для клиентов для проверки, записи и настройки параметров. Он широко используется в Автономной солнечной системе, базовой станции связи солнечной системы, бытовых солнечных систем, уличный светильник солнечных систем, поле мониторинга и других областях и т. Д.

Системы Напряжение: DC12V/24V/36V/48V автоматическое распознавание

Номинальный ток: 20A 30A 40A 50A 60A

Максимальное PV(voc) напряжение: DC150V

1 Высокоэффективный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования всей машины до 98%;

2 12V/24V/36V/48V система автоматического распознавания, пользователи могут использовать его в другую систему удобно.

3 максимальное входное напряжение PV: DC150V

4 режима зарядки: три этапа (быстрая зарядка, постоянный заряд, Плавающий заряд). Это продлевает срок службы батарей.

5 Режим разрядки: Режим ВКЛ/ВЫКЛ, режим управления напряжением PV, контроль времени, режим PV & Time control.

6u Рекомендуемые типы батарей: Затопленные, герметичные свинцово-кислотные, гелевые батареи. Другие типы батарей также могут быть определены.

7 большая часть информации может быть предоставлена ЖК-дисплеем, таким как: номер модели, входное напряжение PV, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, рабочее состояние и так далее. Также информацию о клиенте, такую как название компании, веб-сайт и логотип, можно добавить в программное обеспечение Solar Eagle.

8 RS485, мы также можем предложить протокол связи, это удобно для управления интеграции пользователя.

9 сертификатов CE, RoHS, FCC. Мы можем помочь клиентам одобрить другие сертификаты.

10 1 год гарантии.

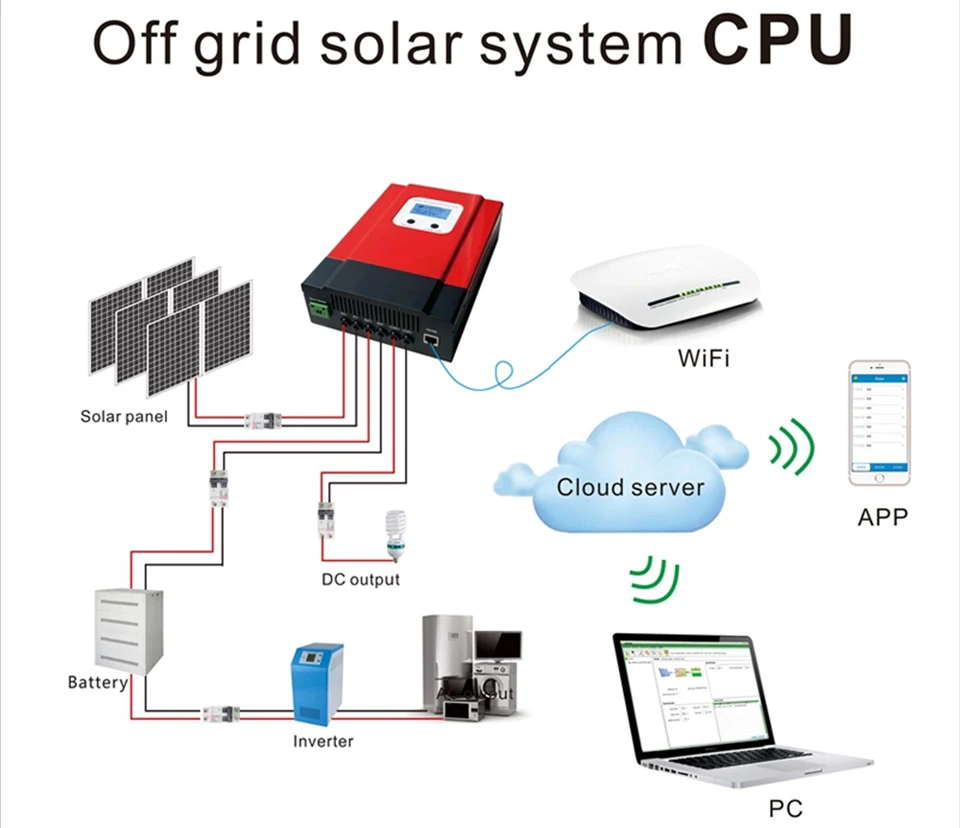

Схема подключения контроллера MPPT:

Отображение и настройка параметров:

ЖК-дисплей отображения информации

Установите тип батареи и режим контроля нагрузки

Параметры:

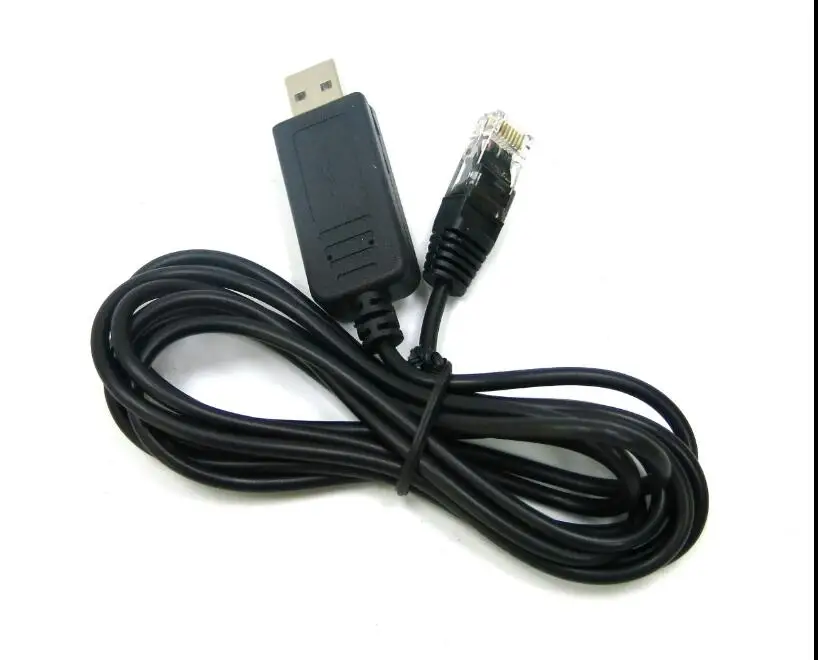

Модуль Wi-Fi (опционально): Wi-Fi и кабель ПК будут отправлены Почта Китая, если приобретаются отдельно!

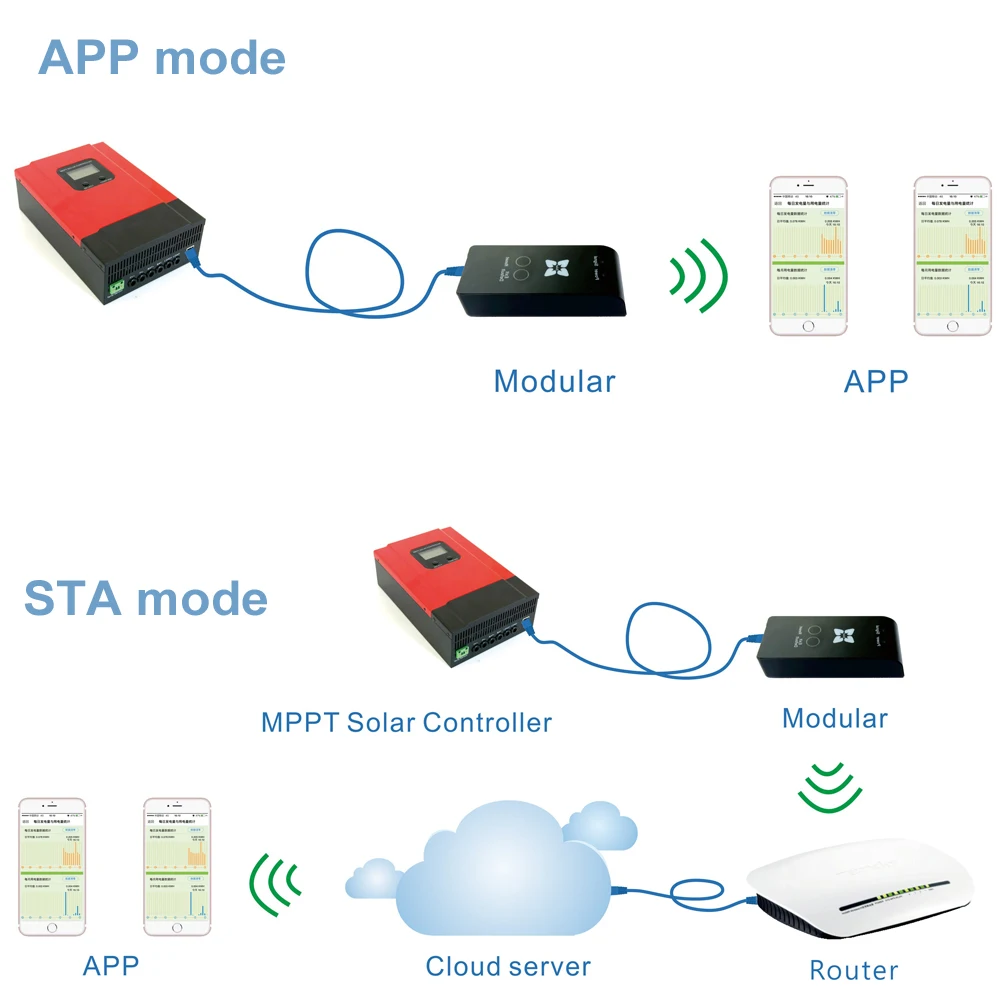

Два типаРабочаяРежимS:

1. Режим маршрутизации точки доступа Wi-Fi, точка доступа (указанный как режим AP ниже), в этом режиме Cloud-Box-M1 выступает в качестве точки доступа, позволяя другим беспроводным терминалам получить доступ и обеспечить доступ к данным;

2. Режим беспроводного терминала, станция (именуемая как режим STA ниже), Cloud-Box-M1 может быть подключен к маршрутизатору Wi-Fi hotspots, но сам по себе не принимает беспроводной доступ.

Применение из Основные инструкции по эксплуатации:

Выход/нажатие по умолчанию: нажмите на кнопку --- переключение в режим AP/STA

Длительное нажатие в течение 6 ~ 8 секунд --- в режиме STA, что позволяет Cloud-Box-M1 войти в состояние ожидания STA (сбросПарольМаршрутизатора в последний раз)

-- В режим AP, переинициализация прошивки после обновления

Кнопка сброса: переключатель сброса.

Индикатор состояния режима работы:

При перезапуске питания или нажатии кнопки Reset:

Если «Сигнальный» светильник будет продолжать светить в течение 10 секунд, а затем мигать, это означает, что он работает в режиме AP.

Если мигающий светильник «сигнал»Немедленно, Это означает, что работает в режиме STA.

Шаги настройки в режиме AP:

1. Убедитесь, что Cloud-Box-M1 в режиме AP.

2. Найдите точку доступа Wi-Fi-«MyGreen-Solar-XXXX» в мобильном телефоне с паролем «88888888» для подключения точки доступа.

3. Откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на кнопку «режим AP» в верхнем левом углу, чтобы войти в центр мониторинга.

Шаги настройки в режиме STA:

1. Убедитесь, что Cloud-Box-M1 в режиме AP

2. Подключение к точке доступа маршрутизатора на мобильном устройстве

3. Убедитесь, что Cloud-Box-M1 в диапазоне сигнала маршрутизатора.

4. Как только Cloud-Box-M1 настроен, с hotspot нажмите на «Поиск по локальной сети» для поиска устройства; under4G (или cellular) или подключен к hotspot, нажмите на «сканирование qr-кода», отсканируйте qr-код Cloud-Box-M1 для поиска устройства.

5. Для первой настройки откройте приложение на мобильном телефоне или планшете и перейдите на главную страницу, нажмите на «Меню» в правом верхнем углу, а затем нажмите на «Добавить устройство» для ввода пароля. После нажатия кнопки «ОК» для подтверждения выполните поиск всех устройств «Cloud-Box-M1» в диапазоне сигнала маршрутизатора. Как только совпадают, нажмите на кнопку «назад» в левом верхнем углу, вернитесь на главную страницу, выберите нужный из списка, чтобы войти в центр мониторинга.

Управление списком устройств:

На домашней странице для версии IOS проведите пальцем влево и вправо, чтобы управлять списком, выберите «Editor», затем «Rename». Выберите «Share QRcode», чтобы поделиться qr-кодом текущего устройства; Нажмите на кнопку «Delete», удалив актуальную информацию об устройстве. (Для версии Android, нажмите на устройство, необходимое для управления в списке, а затем появится список, читающий «Rename», «Share QRcode», «Delete».)
