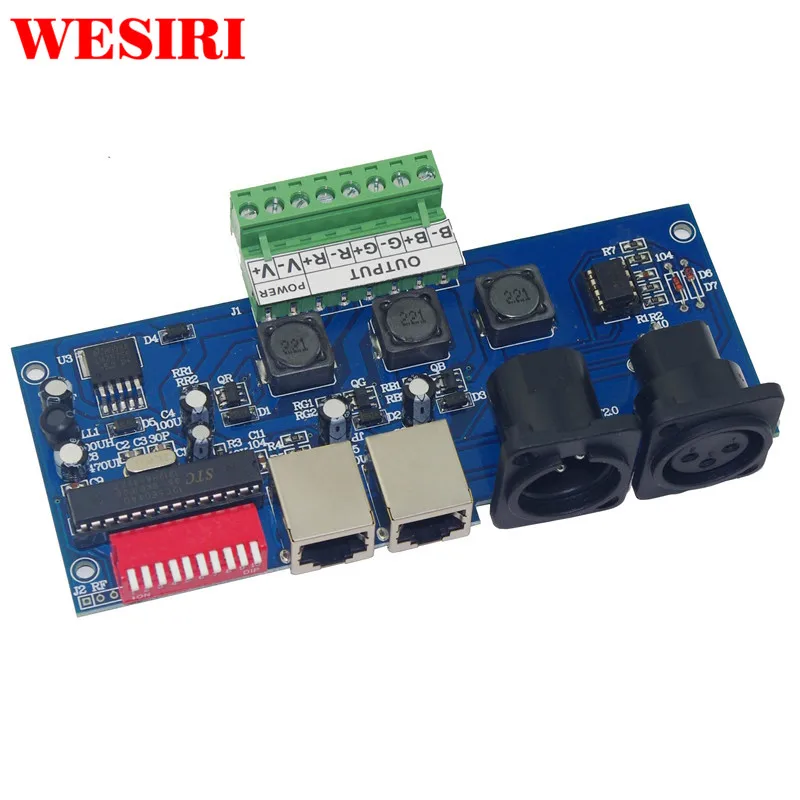

3-канальный RGB DMX512 контроллер мощный трехканальный декодер постоянного тока 700 мА

DMX512 декодер Руководство пользователя

I. Технические характеристики

Рабочая температура:-20-60

Напряжение питания: 12-24 В постоянного тока

Размер изделия: L140 * W60 * h30 мм

Вес нетто: 120 г

Вес брутто: 120 г

Режим подключения: Com700mA каждого цвета

II. Функция

1. Каждый Общий Контроллер DMX занимает 3 адреса DMX, принимает адрес переключателя кодирования, это бинарный переключатель с числовым кодом, который устанавливает оригинальный адрес DMX от 1 до 9,1, является самым низким, а 9-самым высоким, 511 кодов адресов могут быть установлены во всех. Оригинальный адресный код DMX, равное совокупное значение от 1 до 9, наберите переключатель кодирования вверх (ВКЛ. 1), значение бит может быть получено, напротив, значение Бит 0. Например: если вы хотите установить 37 в качестве кода адреса, вы можете набрать только первый, третье и шестое значение переключателя кода от 1 до 9-32 + 4 + 1, то есть исходный код адреса DMX512-37.
2. Сигнал DMX может быть получен при кодировании switch FUN(10)= OFF.
3. Когда переключатель кодирования, что весело (10) включен. Его функция заключается в следующем:

4 Если переключатель кодирования 8 или 9, от 1 до 7-это выбор скорости, всего 8 шагов, описание следующее:

5. В то же время включено несколько переключателей, большое значение является стандартным.

Характеристическая вязкость полимера. Sfafety информация

1. Входное напряжение этого контроллера должно быть следующим. Характеристики, другие высоковольтные скорее всего разрушат его.
2. Никогда не подключайте два провода непосредственно в чехол от короткого замыкания.
3. Свинцовый провод должен быть подключен точно в соответствии с цветами, которые соединяют диаграмму.
4. Гарантия на этот товар составляет один год, в этот период взимается плата, но исключается искусственная ситуация повреждения.

V Световой поток схема
